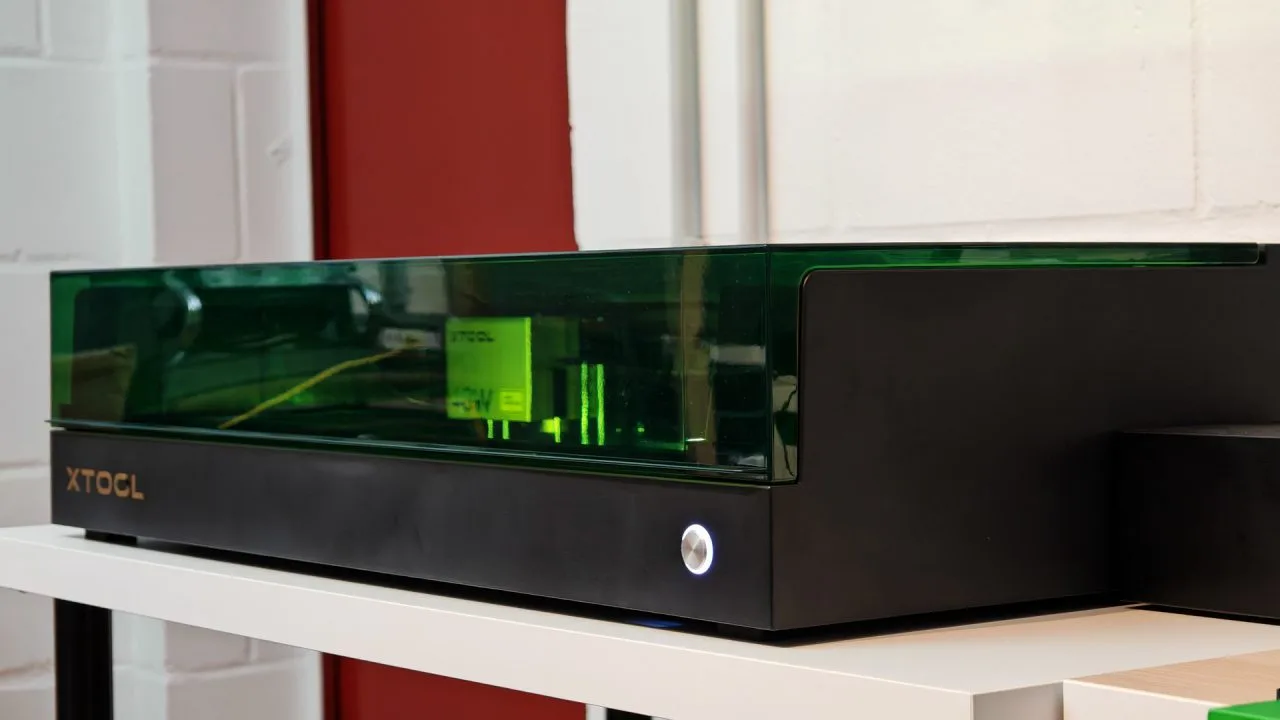

Обзор xTool S1 Герой

Тест xTool S1: на что действительно способен высококлассный лазерный гравер

Обновлено Тимо Альтмейер 22 мая 2024 г.

Гравировка и резка с помощью лазера высокой мощности 40 Вт без каких-либо защитных очков: лазерный гравер xTool S1, с которым мы познакомились в тесте, обещает это и многое другое.

9.3
Наш рейтинг
1649€ xtool.com
сравнение цен
Спецификации
обзор
производитель

xTool

Модель

xTool S1

Спецификации

 Технические параметры
Мощность лазера: 40 Вт
Размер пятна: 0.08 х 0.10 мм
Рабочая зона: 498 х 319 мм

 Возможности подключения и программное обеспечение
Операционные системы: Android, iOS, Windows 10 или новее, macOS.
Совместимость программного обеспечения: XCS/LightBurn.
Поддерживаемые форматы файлов: SVG, DXF, JPG, JPEG, PNG, BMP, TIF.
Варианты подключения: USB/Wi-Fi.

 Физические характеристики
Вес: 20kg
Размер без подъемной пластины: 765 x 561 x 183 мм.
Размер с подъемной пластиной: 765 x 561 x 268 мм.

 Сертификаты
Международный: IEC/EN60825
США: FCC, FDA.
Канада: IC
Австралия и Новая Зеландия: RCM, SAA.
Великобритания: UKCA
Япония: Telec, PSE
Европейский Союз: CE-RED, ROHS, EN60825, CE-MD

xTool S1: Распаковка и сборка

Ругающийся почтальон с огромным пакетом стал сигналом о том, что в нашу редакцию прибыл xTool S1. xTool не стал экономить на упаковке. Устройство полностью залито пенопластом и закреплено двумя транспортировочными ремнями. Практично, потому что коробку весом около 20 килограммов можно легко поднять.

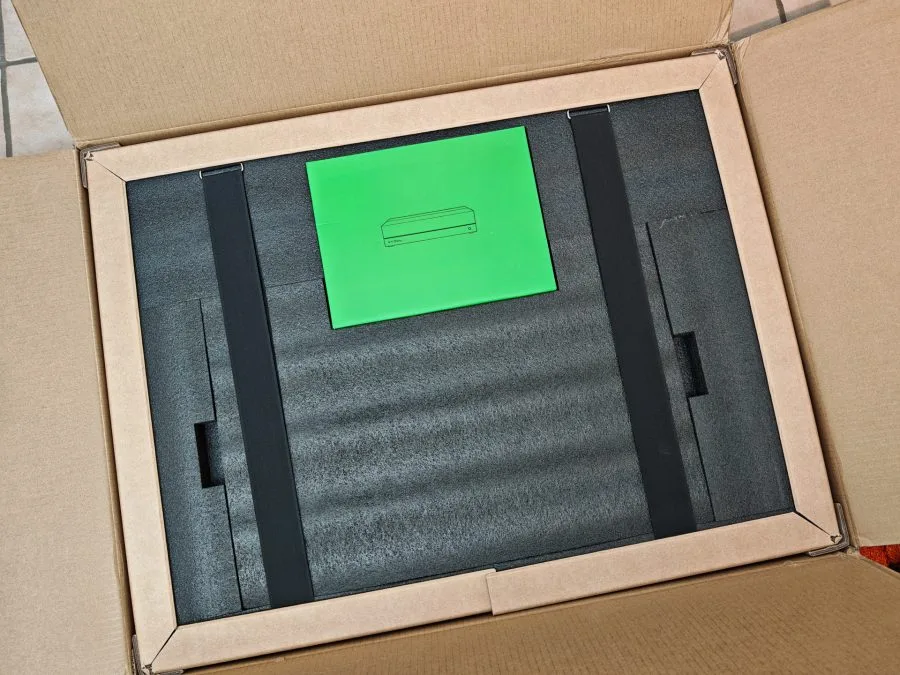

упаковка xTool S1

Полностью завернут в пенопласт и закреплен ремнями.

Коробка — хорошая идея, потому что xTool S1 — это не открытый лазерный гравер, а полностью закрытая конструкция, которая в большинстве случаев поставляется уже в собранном виде. Вставьте лазерный модуль, отпустите транспортировочный фиксатор и подключите блок питания – это все, что вам нужно для его настройки. Необходимые инструменты включены в комплект поставки, поэтому вам не придется распаковывать их самостоятельно.

Вся сборка занимает менее 20 минут и очень хорошо объясняется в иллюстрированных инструкциях. Чтобы сразу приступить к работе, в комплект поставки входят различные тестовые образцы, такие как грифельная подставка, кусок кожи, брелок для ключей из нержавеющей стали и деревянная тарелка.

xTool S1 Руководство пользователя

Руководство пользователя xTool S1 – это не дешевая распечатка, а качественно напечатанная в журнальном стиле.

Кстати, этот лазерный гравер без проблем можно эксплуатировать в помещении. Запахи, возникающие при резке или гравировке, могут быть направлены в окно через встроенную вентиляцию и прилагаемую гибкую трубку. Однако трубка коротковата, поэтому в зависимости от высоты окна могут возникнуть трудности с ее креплением.

В качестве альтернативы xTool предлагает фильтр вытяжного воздуха в качестве дополнительной принадлежности. Фильтр вытяжного воздуха стоит около 700 евро, что превышает стоимость лазерного гравера, который уже стоит 2.000 евро.

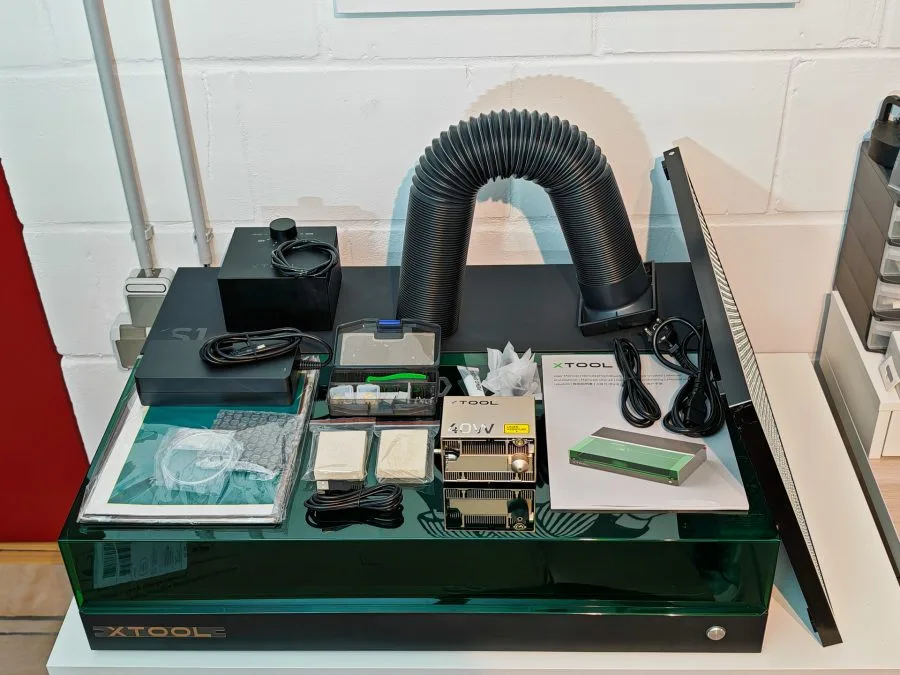

Комплект поставки xTool S1

В комплект поставки входит все необходимое для начала работы.

Есть и другие аксессуары, такие как поворотный комплект (около 270 евро), трафаретный принтер (около 270 евро) и увеличитель (около 200 евро). Если вы хотите расширить возможности своего лазерного гравера, вам вряд ли придется отказаться от оригинальных аксессуаров xTool. Система настолько запатентована, что возможность использования подходящих сторонних аксессуаров практически невозможна.

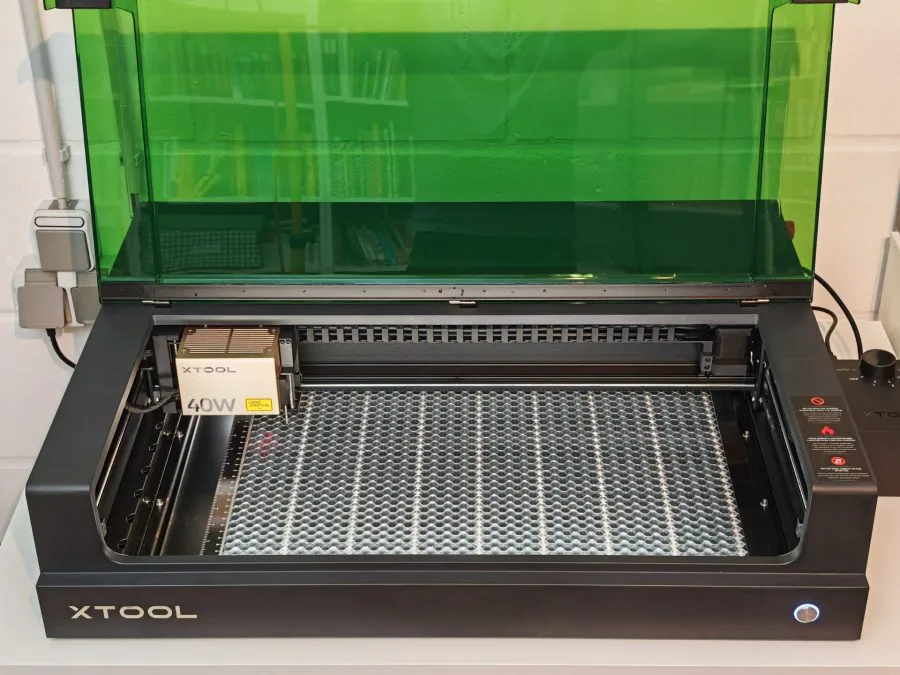

xTool S1 открытая крышка

Внутри достаточно места для сотовой панели.

xTool S1: Безопасность

Компания xTool оснастила S1 различными мерами предосторожности, чтобы избежать несчастных случаев или возгорания квартиры. По данным производителя и международной группы тестирования товаров SGS, xTool S1 относится к лазерному классу 1. Это означает, что лазер безопасен в обычных условиях и не представляет опасности для глаз и кожи. Защитные меры для этого класса не требуются.

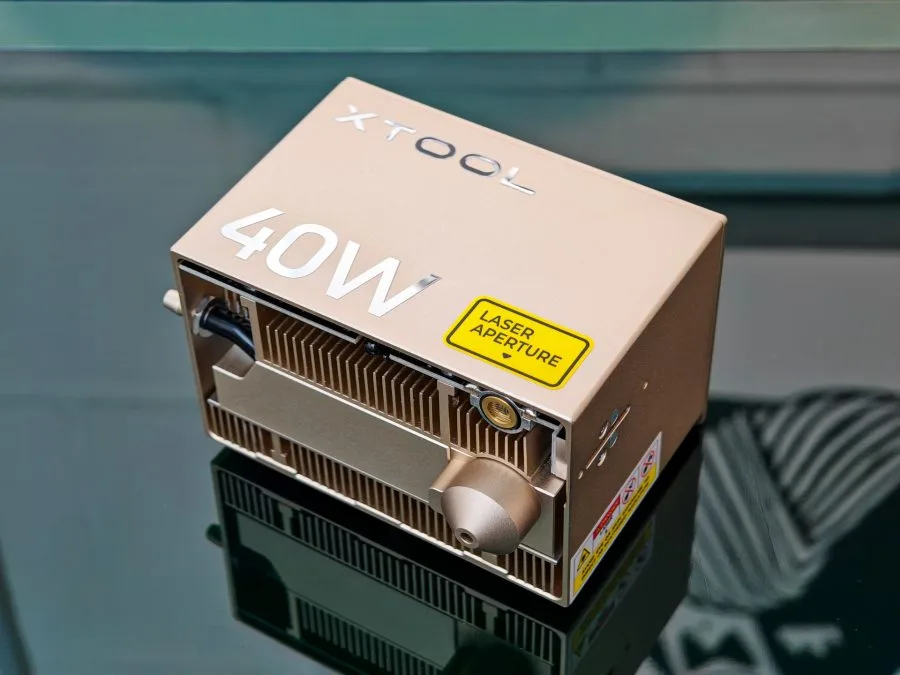

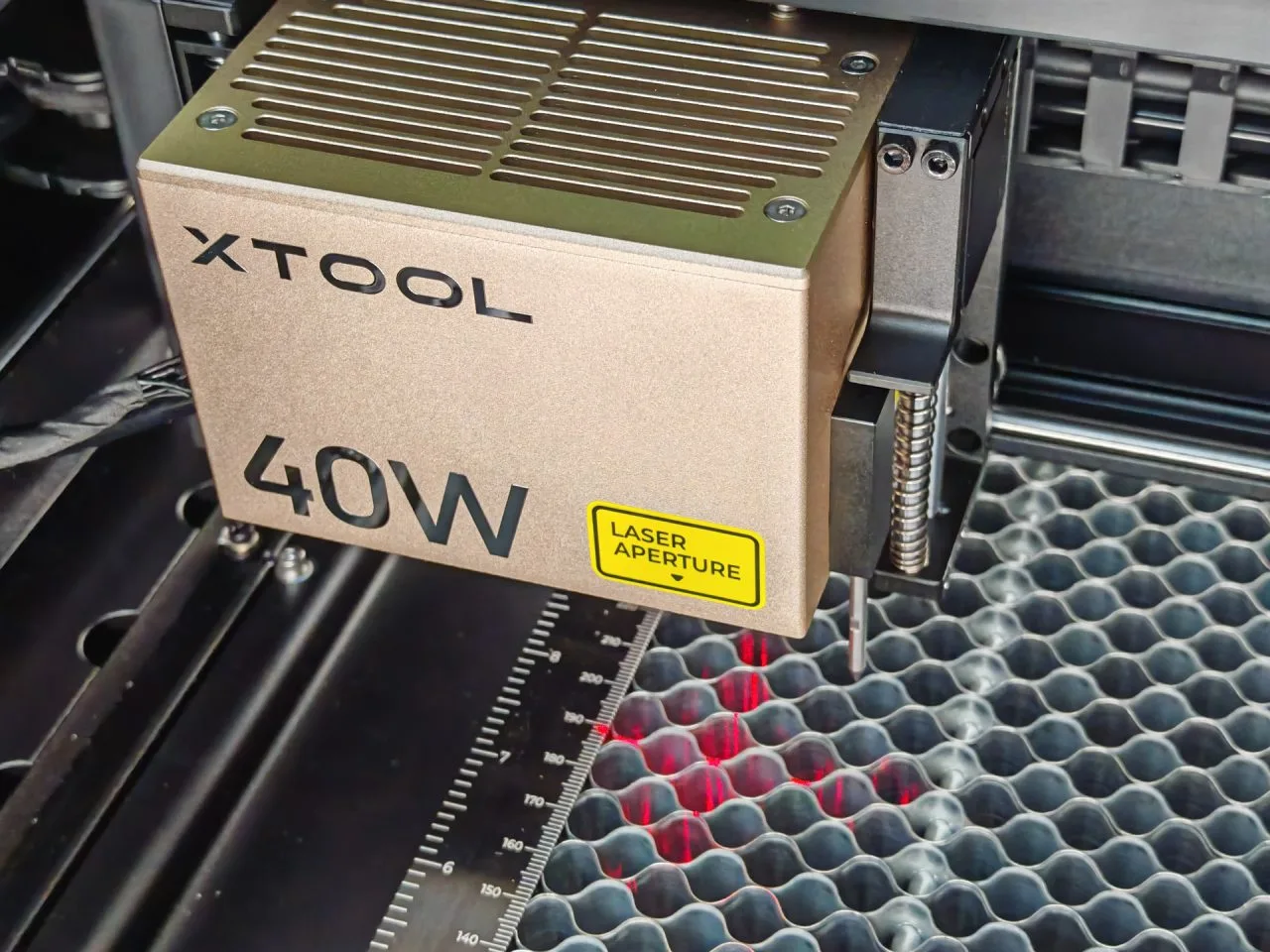

Лазерный модуль xTool S1 40 Вт (1)

Сертификация TÜV все еще находится на рассмотрении, но должна последовать в ближайшее время. Отчет об испытаниях SGS можно найти здесь. Скачать или под номером испытания GZEE230700241131.

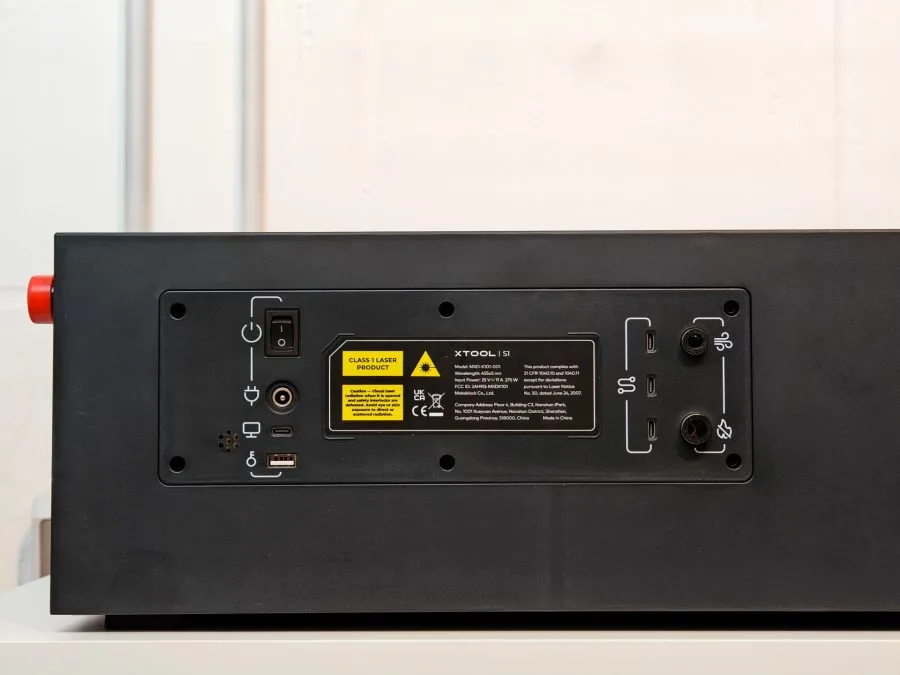

Соединения xTool S1 и лазер класса 1

Все соединения и наклейка класса лазера 1 находятся на задней стороне.

 Закрытая система

На переднем крае функций безопасности находится закрытая конструкция, что означает, что лазерный луч не может выйти наружу и, следовательно, не требуются защитные очки. Это огромное преимущество перед открытыми конструкциями, где даже защитные очки снимать не хочется.

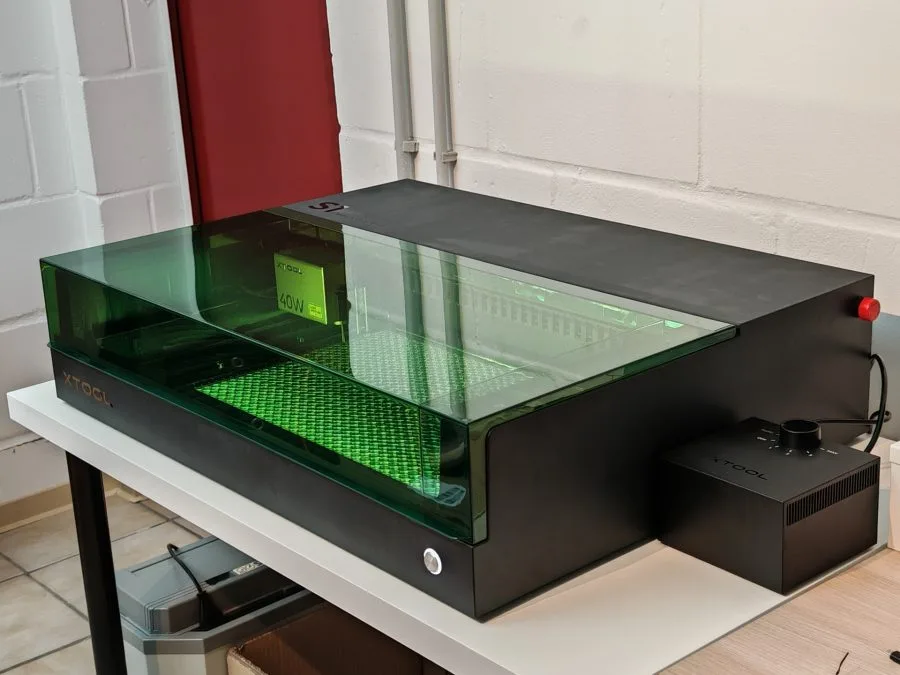

xTool S1 закрытая крышка

Прозрачная крышка работает как защитные очки и имеет встроенный лазерный фильтр.

Чтобы по-прежнему иметь возможность видеть, что происходит в коробке, xTool встроил лазерный фильтр непосредственно в крышку корпуса. Если крышка открывается во время работы, лазер автоматически выключается. Если вы хотите быть в безопасности, вам все равно следует носить защитные очки.

 ИК датчики пламени и движения

Для дополнительной безопасности пять ИК-датчиков пламени контролируют рабочую зону и отключают устройство при обнаружении возгорания. Удары или движения во время работы также приводят к автоматическому отключению лазерного гравера.

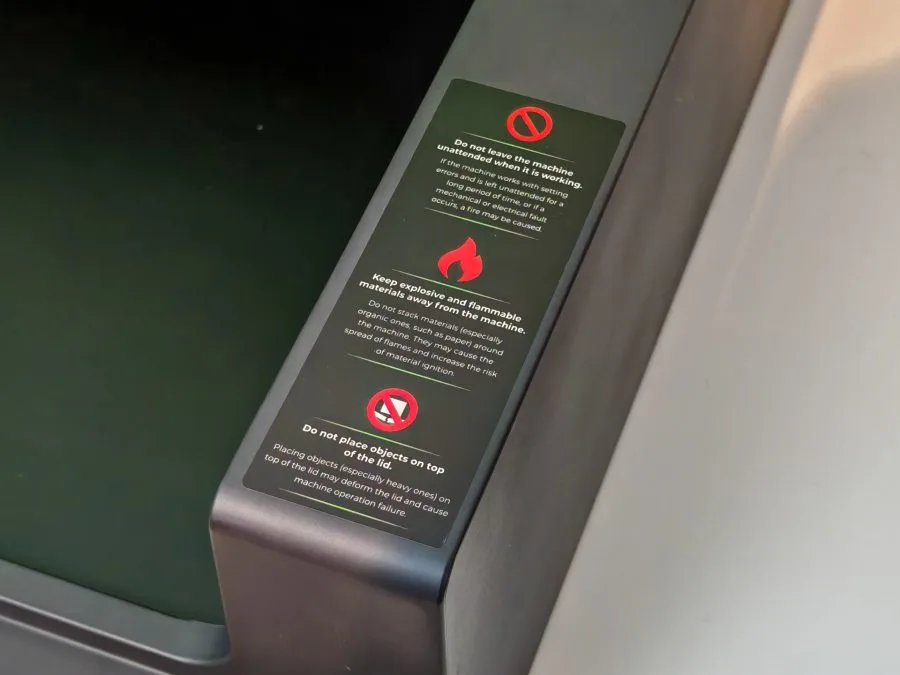

Предупреждения xTool S1

Наклейка с предупреждениями расположена непосредственно на устройстве.

 Тревожная кнопка

И последнее, но не менее важное: кнопка аварийной остановки. Он легко доступен сбоку и мгновенно выключает лазер при прикосновении.

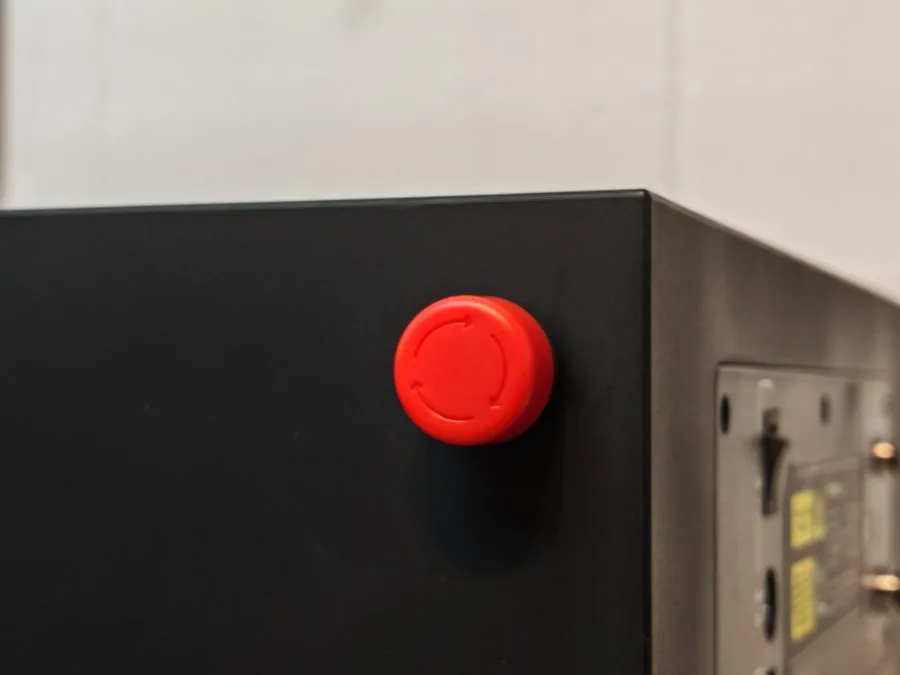

Кнопка аварийной остановки xTool S1

Кнопка аварийной остановки расположена сбоку.

 Ключ USB

Чтобы запустить лазерный гравер, необходимо вставить ключ в виде небольшой USB-флешки. Два из них включены в комплект поставки.

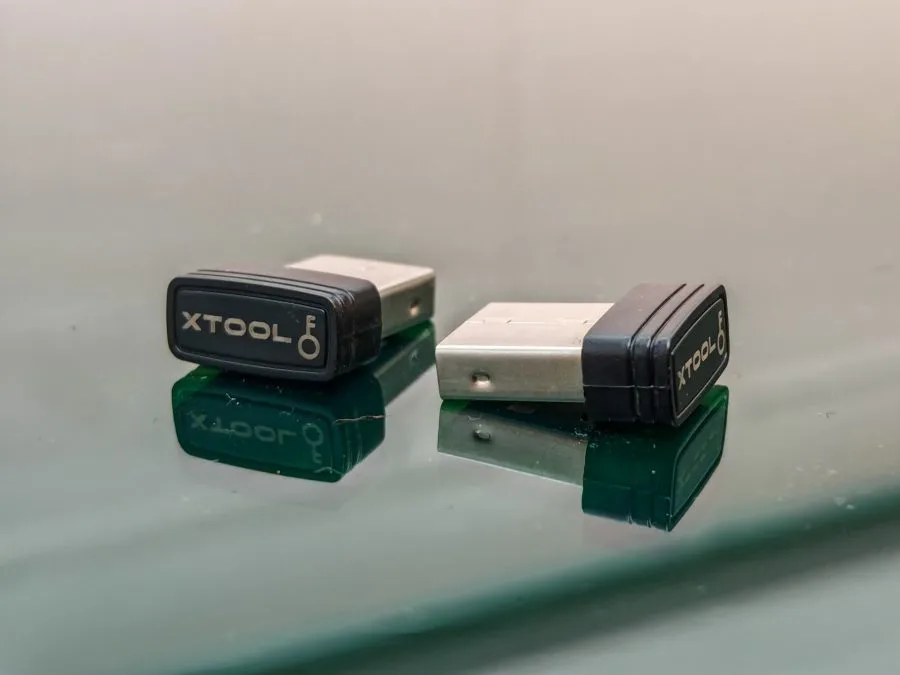

USB-ключи xTool S1

Без одного из этих USB-ключей xTool S1 не будет работать.

xTool S1: Программное обеспечение

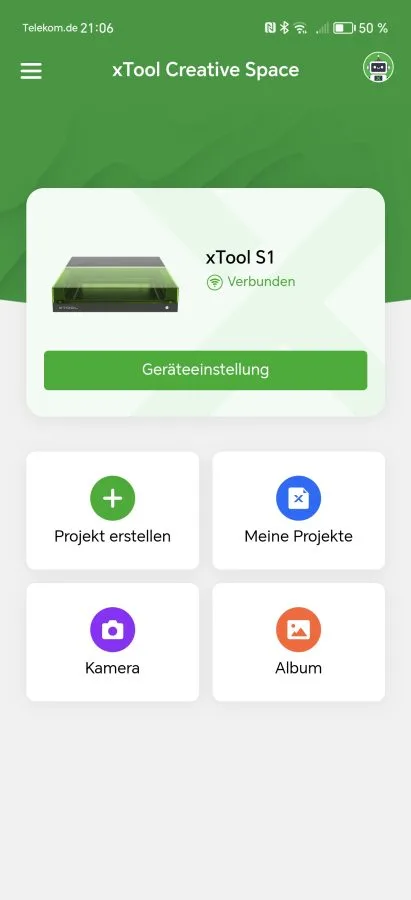

После установки потребуется программное обеспечение. Сам производитель предлагает xTool Creative Space (XCS) для Windows, macOS и в виде приложения для iOS и Android.

Альтернативой этому является Lightburn. Однако это программное обеспечение дорогое, ориентировано больше на опытных пользователей и по отношению к xTool S1 имеет тот недостаток, что поддерживаются не все функции лазерного гравера. Например, XCS поддерживает отображение изогнутых поверхностей, чего Lightburn (пока) сделать не может.

Мы с самого начала выбрали XCS, именно его и рекомендуем новым пользователям для ознакомления с лазерным гравером. После этого вам обязательно стоит попробовать Lightburn. Программу можно использовать бесплатно в качестве 30-дневной пробной версии.

XCS — это очень удобное программное обеспечение, с которым можно быстро разобраться и которое идеально подходит для xTool S1. Вот некоторые функции, которые поддерживает XCS:

  •  Библиотека материалов: предварительно настроенные профили материалов помогают найти правильные настройки для различных материалов, что особенно полезно для новичков.
  •  Инструменты дизайна: XCS предоставляет базовые инструменты дизайна для создания и редактирования простых фигур и текста.
  •  Функция импорта: программное обеспечение поддерживает различные форматы файлов, такие как SVG, DXF, JPG, JPEG, PNG, BMP и TIF, что упрощает работу с внешними проектами.
  •  Управление слоями. Возможность создавать различные слои и управлять ими упрощает организацию более сложных проектов.
  •  Автофокусировка и картографирование поверхностей: XCS может автоматически фокусировать лазер и отображать изогнутые поверхности, обеспечивая точную гравировку на неровных материалах.
  •  Предварительный просмотр в реальном времени: программное обеспечение обеспечивает предварительный просмотр гравировки в реальном времени, поэтому вы можете точно увидеть, как будет выглядеть конечный результат, прежде чем начать.

Соединение с лазерным гравером осуществляется через кабель или WLAN. Оба сразу заработали в тесте.

xTool S1: практический тест

 Vorbereitungen

Давайте перейдем к главному: насколько хорошо xTool S1 работает на практике. Гравировка или резка с помощью xTool S1 невероятно проста и не требует предварительных знаний. Вам определенно не обязательно быть профессионалом, чтобы добиться впечатляющих результатов.

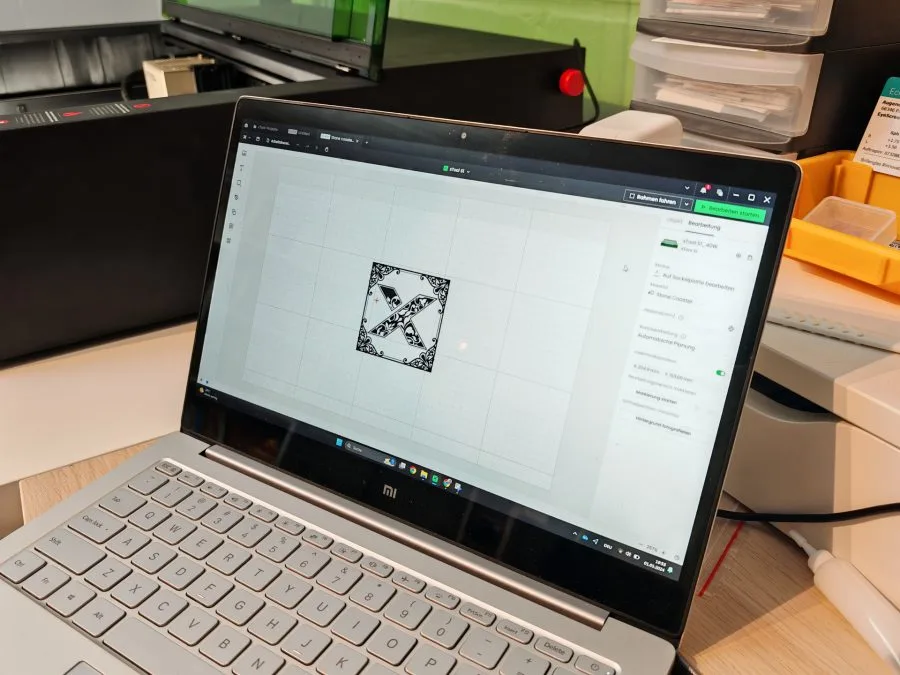

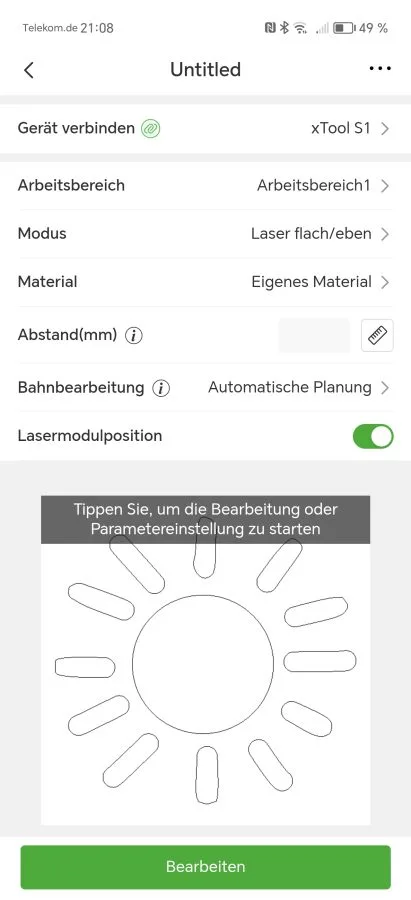

Шаблон xTool S1 XCS

Шаблон загружается непосредственно в XCS.

Сначала вы загружаете нужный мотив прямо с компьютера в программу XCS. Кроме того, вы можете выбрать один из множества шаблонов, некоторые из которых бесплатны. Для нашей первой попытки мы выбрали подставку для грифельной доски xTool, которая уже входит в комплект поставки. Соответственно, xTool также предоставляет для этого шаблон. Скачать готов.

Мы помещаем подставку из сланца на сотовую пластину на просторную рабочую поверхность размером около 50 х 32 сантиметра. Затем мы позиционируем лазер, вручную подталкивая его к заготовке и совмещая с ней поперечный лазер.

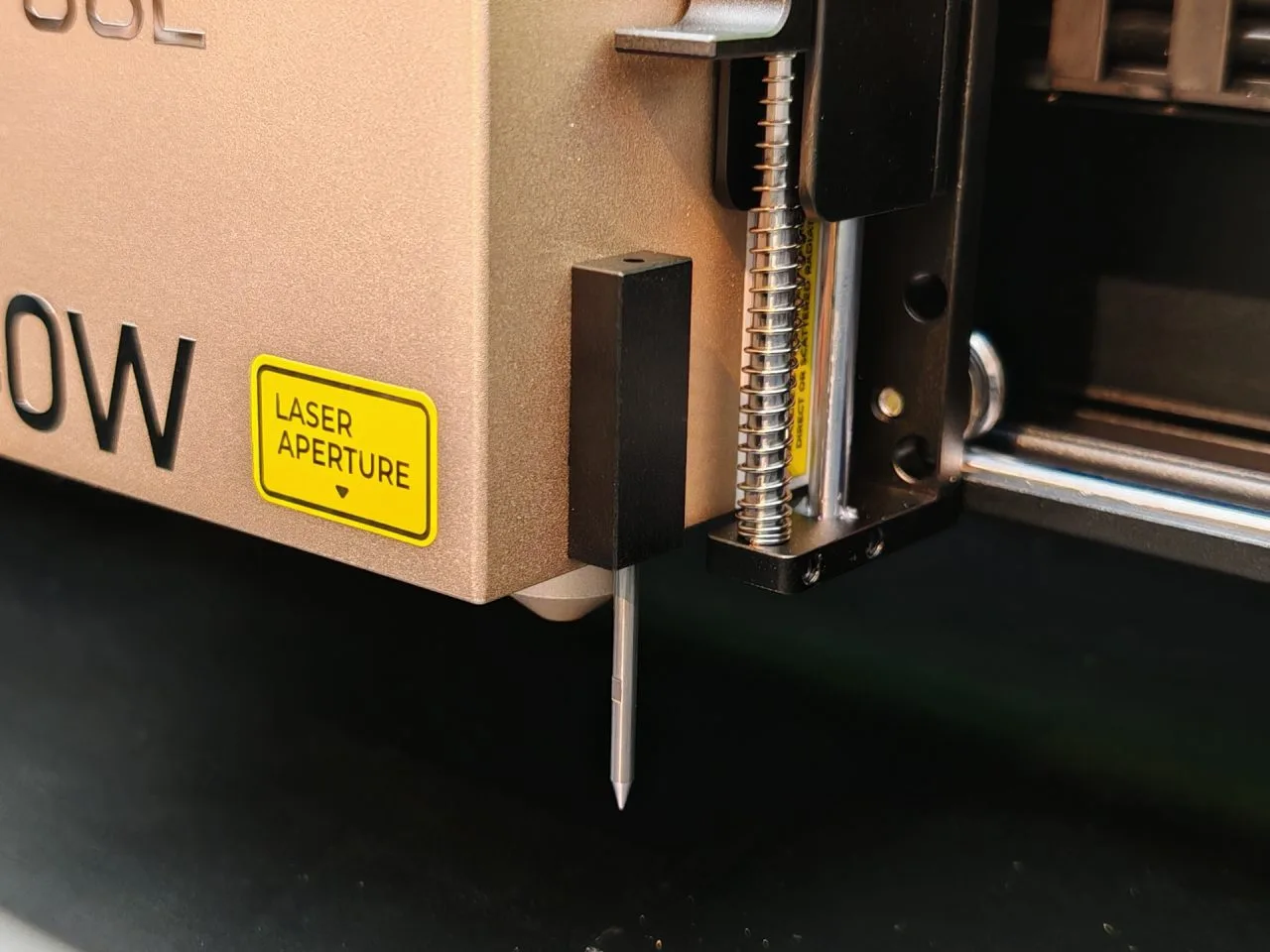

Выбираем в программе материал и выставляем расстояние до заготовки нажатием кнопки. Для этого в лазерном модуле используется механический дальномер с выдвижным металлическим штифтом, который точно фиксирует расстояние.

Расположение шаблона на заготовке особенно удачное. Для этой цели xTool использует уникальный метод позиционирования «точечная точка», при котором положение заготовки можно записать в реальном времени. XCS шаг за шагом проведет вас через этот процесс.

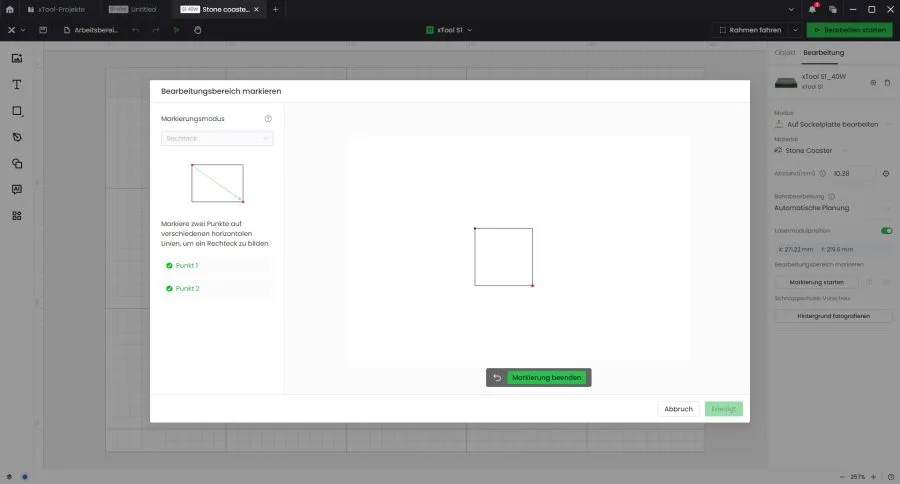

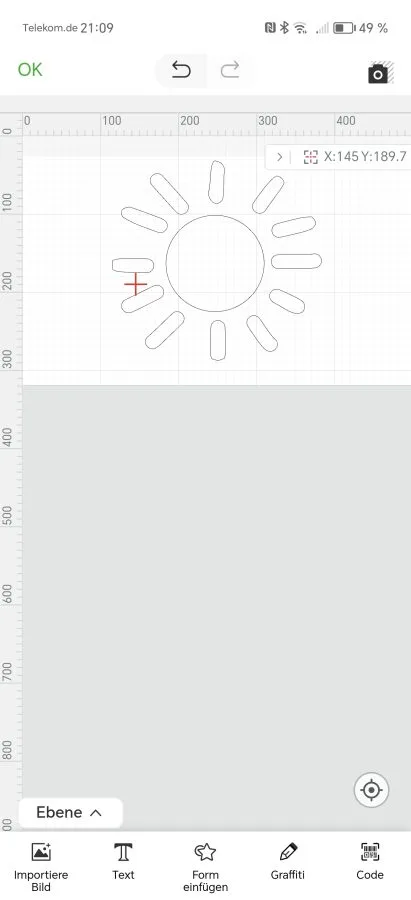

xTool S1 Test XCS Программное обеспечение Pin Point

Для прямоугольной заготовки просто отметьте два угла.

Сначала вы выбираете форму заготовки (прямоугольник, круг или многоугольник). Затем вы устанавливаете две (или более) опорные точки, перемещая лазер к соответствующим углам или краям объекта. Программное обеспечение автоматически определяет размер и положение и идеально адаптирует шаблон к заготовке.

Если все выровнено правильно, вы можете просмотреть предварительный просмотр. Затем лазер прорисовывает контур мотива на заготовке без гравировки. Таким образом, вы сможете увидеть, где именно расположена гравировка. При необходимости положение можно отрегулировать.

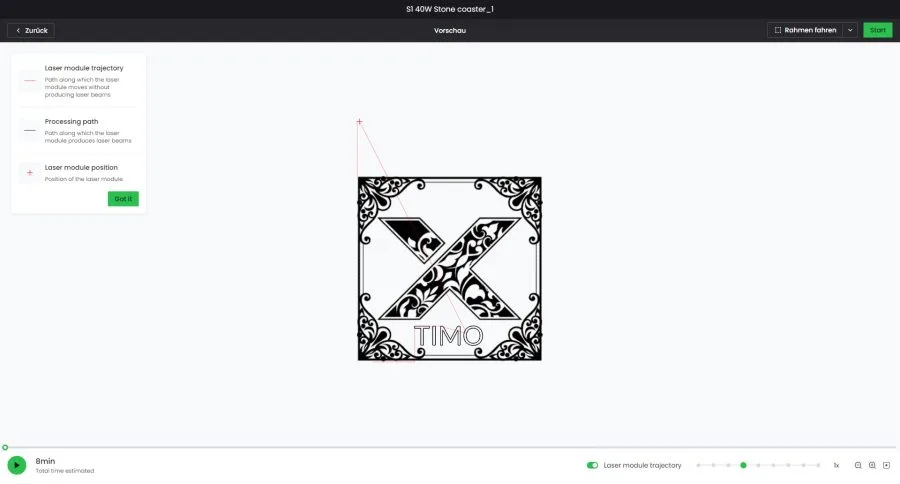

xTool S1 Test Предварительный просмотр программного обеспечения XCS

Перед запуском лазера происходит предварительный просмотр с расчетным временем работы.

Если все подходит, вы выбираете нужные настройки скорости и производительности, которые уже предопределены для большинства материалов. Затем нажмите «Старт», и S1 запустится. Благодаря автофокусировке он самостоятельно устанавливает оптимальную фокусировку лазера, независимо от того, плоский или изогнутый материал.

 Гравировка и резка

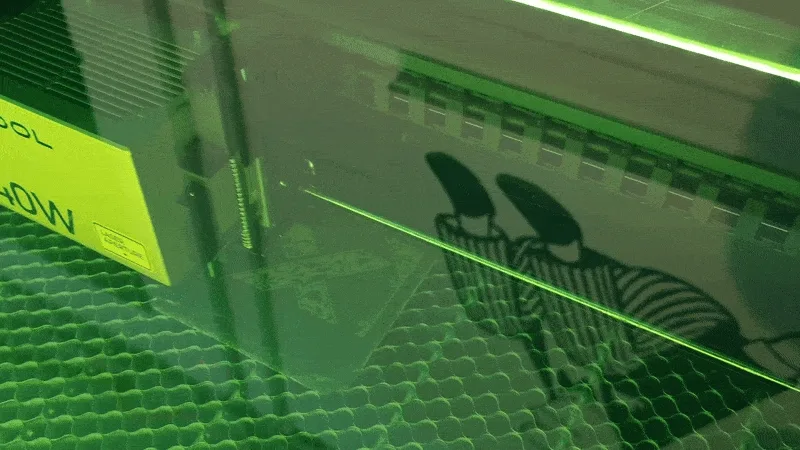

xTool S1 гравировальный планшет

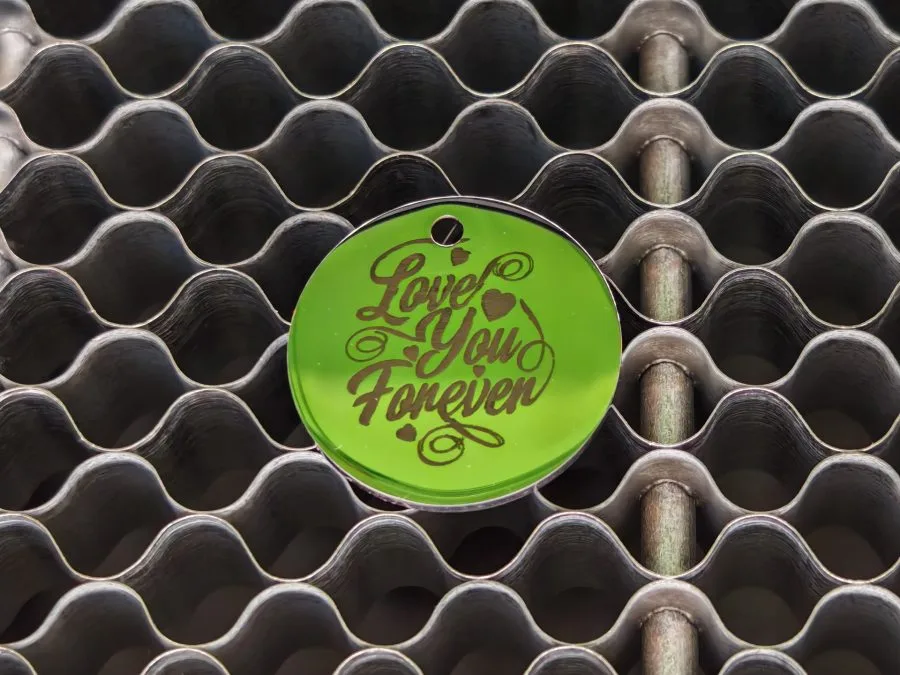

В тесте мы гравировали грифельную пластину и подвеску из нержавеющей стали. Благодаря точной фокусировке лазера 0,08 x 0,10 мм результат был чрезвычайно точным. Гравюры невероятно четкие, и даже мельчайшие детали легко рассмотреть. Неважно, на камне или на металле. Рабочая скорость достигает 600 миллиметров в секунду.

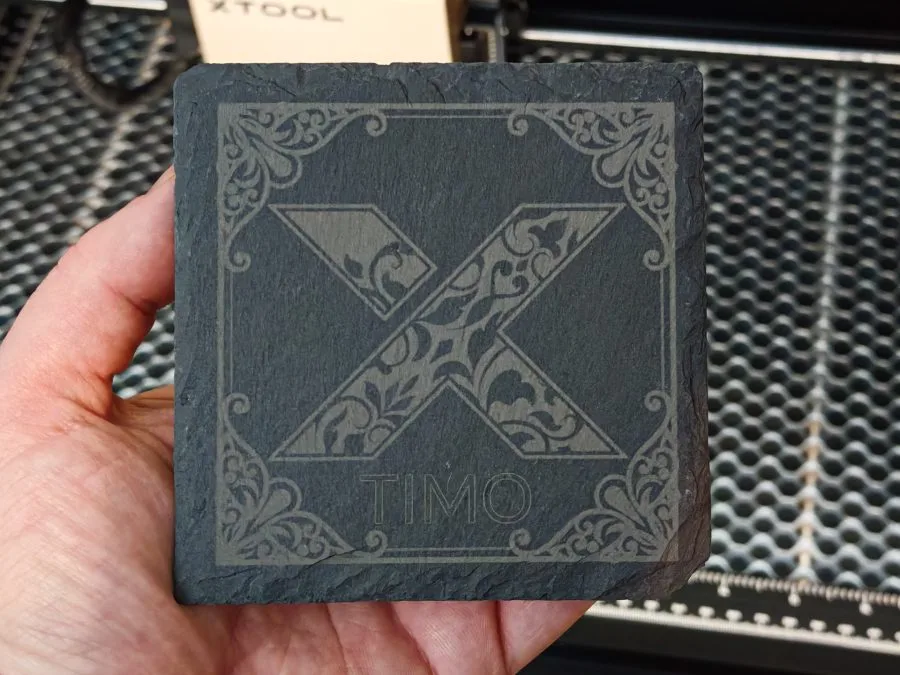

Планшет xTool S1

Примерно через 5 минут подставка для шифера готова.

Мы также попробовали разрезать тонкую металлическую пластину. Гравировка на нем не представляет проблем, но диодный лазер его не прорезает, чего и следовало ожидать. Он врезается в материал, заставляя металл изгибаться из-за высокой температуры, но не может прорезать его полностью.

То же самое и с прозрачным акрилом. S1 тоже не смог этого сделать в тесте. Для этого вам понадобится CO2-лазер, например xTool P2.

Брелок xTool S1

Как насчет брелока для любимого человека?

С деревом вообще проблем нет. Лазер мощностью 18 Вт демонтирует доску тополя толщиной 40 миллиметров за один проход. Однако вам следует поэкспериментировать с настройками силы и скорости лазера. В противном случае могут появиться неприглядные следы дыма.

Плюсом S1 является сменный лазерный модуль. Помимо модуля мощностью 40 Вт имеется более слабый модуль мощностью 20 Вт, а также инфракрасная лазерная головка мощностью 2 Вт с длиной волны 1064 нм. Последний особенно подходит для гравировки металлов, акрила и пластика. Однако мы не смогли это проверить, поскольку у нас был только модуль мощностью 40 Вт.

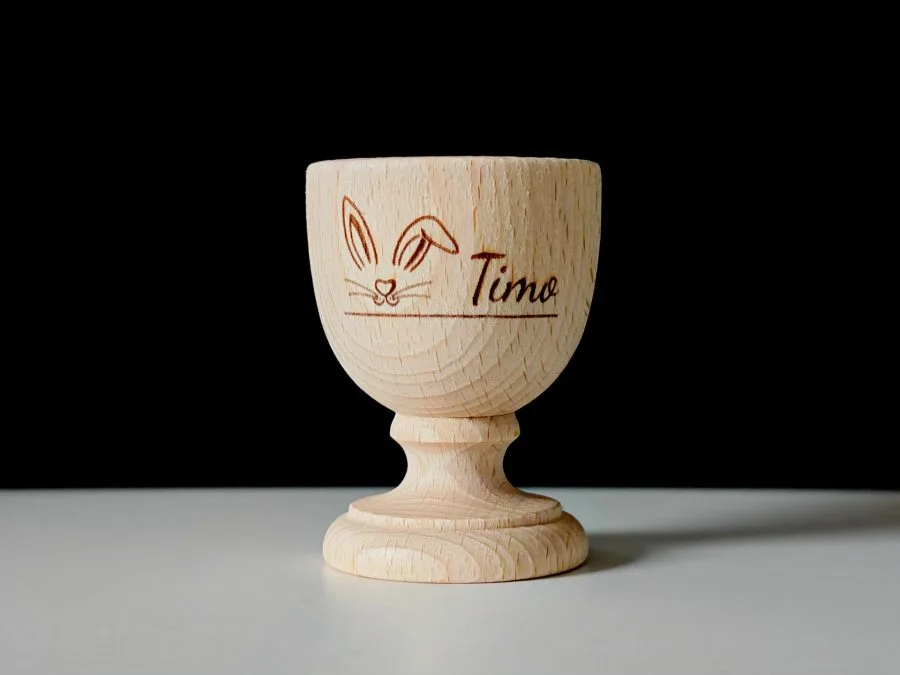

xTool S1 чашка для яиц с тестовой гравировкой

Или чашка для яиц с гравировкой?

 Вот несколько дополнительных деталей и советов:

  • Для достижения оптимальных результатов мы рекомендуем использовать настройки материала в программном обеспечении. Идеальные параметры производительности и скорости уже сохранены для многих распространенных материалов. Если вы часто работаете над одним и тем же материалом, вы можете создавать свои собственные пресеты и экономить время.
  • При резке толстых материалов, таких как дерево или акрил, вам следует запланировать несколько проходов, чтобы получить чистый результат. Программа позволяет задавать количество повторений.
  • ИК-лазер мощностью 2 Вт рекомендуется для деликатных рисунков или небольших шрифтов, поскольку он обеспечивает еще более точную фокусировку 0,03 x 0,03 мм.
  • При гравировке фотографий или изображений в оттенках серого наилучшие результаты достигаются при использовании материала для лазерной гравировки со специальным покрытием (анодированный металл и т. д.). Но отличных результатов можно добиться и на дереве и камне при правильных настройках.
Обзор xTool S1 Герой

xTool S1

9.3
Оценка результата
положительный

Надежное исполнение и качество сборки
Полностью закрытый корпус для максимальной безопасности
Высокая мощность лазера до 40 Вт.
Высокая точность и внимание к деталям при резке и гравировке.
Удобное программное обеспечение (XCS), совместимое с LightBurn.
Встроенная система дымоудаления с дополнительным выхлопным фильтром.
Множество интеллектуальных функций, таких как автофокусировка, динамическое управление фокусировкой, воздушная помощь.
5 ИК-датчиков пламени и датчик движения для аварийного отключения.
Сменные лазерные модули (20 Вт, 40 Вт, 2 Вт ИК) для гибкости
Большая рабочая зона (498 x 319 мм для версии 40 Вт)
Возможность расширения за счет модуля вращения, подъемного и выпускного фильтра.

отрицательный

Высокая закупочная цена, особенно для версии 40 Вт.
В основном совместимо только с аксессуарами от производителя.
Невозможно разрезать некоторые материалы, например прозрачный акрил (ограничение для всех диодных лазеров).
Относительно короткий и тонкий выхлопной шланг входит в комплект поставки.

Заключение

xTool S1 — это Porsche среди лазерных граверов потребительского сектора. Благодаря несложной конструкции и удобному программному обеспечению это не только одно из самых удобных устройств для начинающих, закрытая конструкция также делает его одним из самых безопасных лазерных граверов на рынке.

xTool S1 также привлекателен для профессионалов. Благодаря лазерному модулю мощностью 40 Вт лазерный гравер обеспечивает достаточную мощность для удовлетворения большинства требований гравировки и резки. Он превосходно маркирует металлы и может разрезать даже более толстую древесину за один проход. Он достигает своих пределов при резке металла и прозрачного акрила. CO2-лазер, такой как xTool P2, является для этого гораздо лучшим выбором.

Не следует недооценивать высокую цену, составляющую около 2.000 евро, которая еще больше увеличивается за счет дорогих аксессуаров, таких как фильтр вытяжного воздуха (около 700 евро). Но вложения того стоят, потому что вы получаете успешный во всех отношениях пакет, который подходит не только для любителей, но и для малого бизнеса или исследований.
